产品深度介绍

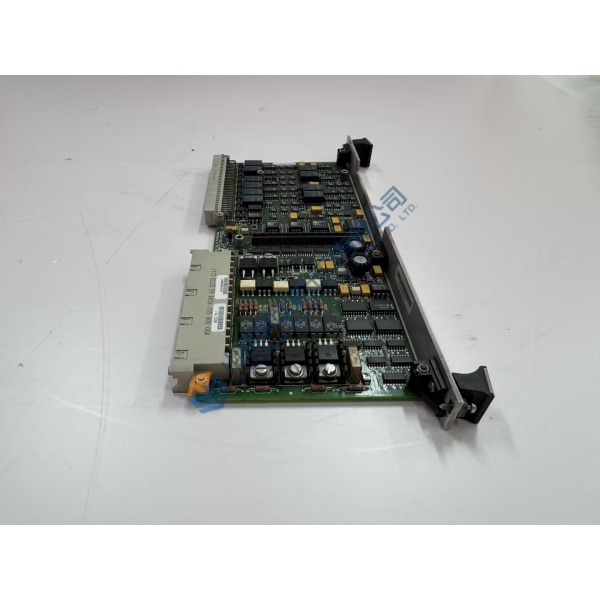

ZYGO ZMI-4104C 是 ZMI™ 系列位移测量干涉仪中的高端测量板卡，采用 6U VME64x 板卡形式，属于 AMETEK 旗下 ZYGO 品牌的核心计量产品。它在整个纳米定位系统中扮演的角色类似于”精密标尺”——通过外差干涉测量技术（Heterodyne Interferometry），将激光干涉仪输出的光信号实时解算为位移数据，为纳米级定位系统提供闭环位置反馈，确保运动平台在亚纳米尺度上的精确控制。ZMI-4104C 的核心技术亮点是循环误差补偿（Cyclic Error Reduction）。循环误差是所有位移干涉测量中固有的非线性误差，其他厂商的干涉仪系统循环误差可高达 10-20 nm，而 ZYGO 的专有技术能够自动、无缝地将循环误差消除至测量噪声基底以下，从而实现最高的测量精度。从硬件设计来看，ZMI-4104C 采用 6U VME64x 标准板卡形式，可模块化地添加到 VME 机箱中，支持系统扩展到多达 64 个测量轴。单块板卡提供 4 个测量轴，是 ZMI 系列中轴密度最高的型号。该板卡对信号幅度变化不敏感，具有高信噪比相位测量能力，即使在零速状态下也能消除虚假计数。从型号体系来看，ZMI 系列包含多个型号，按定位从低到高排列：
- ZMI 501A：独立外壳式，2 轴/板，分辨率 1.24 nm，适用于一般位移测量
- ZMI 2400：6U VME 板卡，1 或 2 轴/板，分辨率 0.31 nm，适用于高精度计量
- ZMI 4004：6U VME 板卡，4 轴/板，分辨率 0.15 nm，适用于高端计量
- ZMI 4104C：6U VME64x 板卡，4 轴/板，分辨率 0.15 nm，精度 0.2 nm，是系列中精度最高的型号
从实际应用来看，ZMI-4104C 已被广泛用于纳米定位系统的闭环控制。例如，知名纳米定位厂商 Physik Instrumente（PI）在其 PICMAWalk 纳米定位器的性能表征中，使用 ZYGO ZMI 系统（由 7702 激光头、差分干涉仪 DPMI 和 4104C 测量板组成）实现了 0.5 nm 步进精度的闭环控制，充分验证了该板卡的测量能力。从应用场景来看，ZMI-4104C 广泛用于半导体制造（掩模/晶圆/LCD 测量检测工具、CD-SEM）、光刻设备（电子束和激光掩模写入器、扫描器和光学步进器）、高精度校准（高频或高分辨率机械运动校准）、工艺设备（芯片贴装机、钻孔工具、存储器修复工具、探针台）等领域。
关键技术规格
- 完整型号：ZMI-4104C
- 所属系列：ZMI™ 位移测量干涉仪系列
- 产品类型：位移测量干涉仪板卡
- 板卡形式：6U VME64x
- 测量轴数：4 轴/板
- 位置分辨率：0.15 nm（亚纳米级）
- 最大速度：±2.55 m/s
- 最大速度下精度（σ）：0.2 nm
- 最小光功率：1.0 µW
- 循环误差补偿：是（专有技术，自动消除非线性误差）
- 兼容激光器：7702、7714、7724
- 测量原理：外差干涉测量（Heterodyne Interferometry）
- 系统扩展能力：支持模块化扩展至最多 64 个测量轴
- 信号特性：高信噪比相位测量，零速无虚假计数
- 抗干扰能力：对信号幅度变化不敏感
- 适用行业：半导体制造、光刻、精密计量、纳米定位、科研
