描述

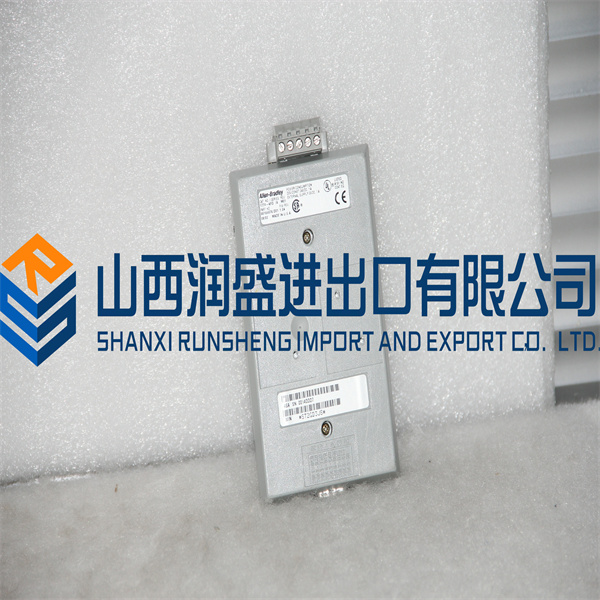

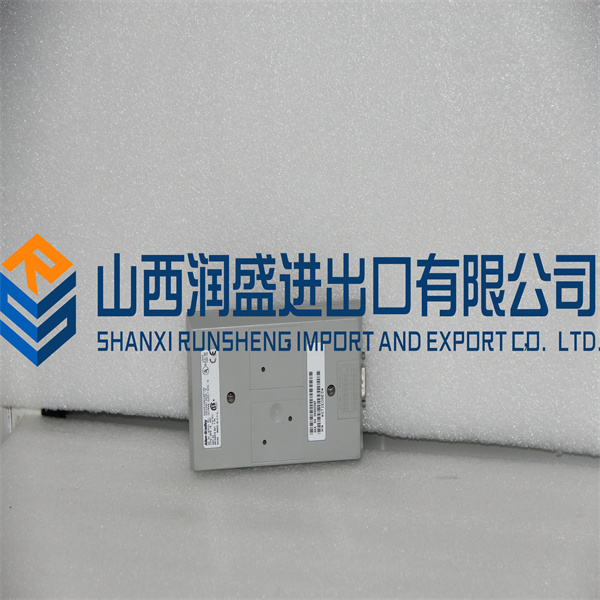

1770-KFD AB
该Allen Bradley的1747-DCM是直接通信模块。通过连接I / O适配器和控制器，该模块以分布式处理设置将SLC 5控制器与PLC接口。在使用分布式控制器的应用中，1747-DCM为每个输入/输出提供一个与远程输入/输出监控器进行通信的接口。的直接通信模块是在远程I / O网络使用和它使用的百通9463电缆布线的目的。1747-DCM在5伏特时从背板汲取36mA电流，在24伏特时从背板汲取mA电流，和散热量为1.8瓦。在1747-DCM模块有两个LED指示灯，故障COMM。当FAULT指示灯点亮（红色）时，表示故障。通过换模块可以纠正此问题（在为模块加电后，如果模块保持打开状态的时间长）。它还可以用于对DCM的Input Output机箱重新通电。故障指示灯闪烁表示配置错误。1747-DCM的正常状态当FAULT指示灯熄灭时，指示直接通讯模块。当模块处于正常工作状态时，COMM指示灯点亮（绿色）。如果处理器（RIO扫描仪）处于测试故障/程序模式，则闪烁。当RIO扫描仪的一个处理器处于关闭状态时，该指示灯熄灭；机架被禁止，未连接到扫描仪或与DCM失去通信。为了启动管理处理器和分布式处理器之间的通信，1747-DCM具有两个地址；两个地址分别是1747-DCM和1747-DCM。用于SLC（由DCM的物理安装插槽），另一个用于监控扫描器（由DCM开关1-6确定DCM的逻辑机架地址）。
该Allen Bradley的1747-DCM是直接通信模块。通过连接I/O适配器和控制器，该模块以分布式处理设置将SLC 5控制器与PLC接口。在使用分布式控制器的应用中，1747-DCM为每个输入/输出提供一个与远程输入/输出监控器进行通信的接口。的直接通信模块是在远程I/O网络使用和它使用的百通9463电缆布线的目的。1747-DCM在5伏特时从背板汲取36mA电流，在24伏特时从背板汲取mA电流，和散热量为1.8瓦。在1747-DCM模块有两个LED指示灯，故障COMM。当FAULT指示灯点亮（红色）时，表示故障。通过换模块可以纠正此问题（在为模块加电后，如果模块保持打开状态的时间长）。它还可以用于对DCM的Input Output机箱重新通电。故障指示灯闪烁表示配置错误。1747-DCM的正常状态当FAULT指示灯熄灭时，指示直接通讯模块。当模块处于正常工作状态时，COMM指示灯点亮（绿色）。如果处理器（RIO扫描仪）处于测试故障/程序模式，则闪烁。当RIO扫描仪的一个处理器处于关闭状态时，该指示灯熄灭；机架被禁止，未连接到扫描仪或与DCM失去通信。为了启动管理处理器和分布式处理器之间的通信，1747-DCM具有两个地址；两个地址分别是1747-DCM和1747-DCM。用于SLC（由DCM的物理安装插槽），另一个用于监控扫描器（由DCM开关1-6确定DCM的逻辑机架地址）
罗克韦尔公司A-B的PLC的硬件系列有PLC5、ControlLogix、SLC500、MicroLogix等；常用的通讯软件有RSLinx等；监控界面软件Intouch、RSView32等；编程软件RSLogix5、RSLogix500、RSLogix5000。现针对我厂所用A-B的PLC控制器及常见故障的排除方法作一些简单的介绍。
SLC500的模块一般为1746－×××，CPU为1747，它定址方式就是槽位的选择，电源模块一般为1746－P1、P2、P3、P4其中只有P3为24伏直流其余均为220伏交流输入。PLC5其CPU为1785－L20、L30……，大可连接四个远程I/O通道，多可连接3两个远程I/O节点（物理设备数），电源模块为1771－P7。PLC5的寻址方式有2槽寻址、1槽寻址、1/2槽寻址。2槽寻址即每1个物理上的2槽I/O组对应输入/输出映像表中的1个字（16位）。1槽寻址即1个物理槽位对应输入/输出映像表中的1个字（16位）。1/2槽寻址即1个物理槽位对应输入/输出映像表中的2个字（32位）。
2种类型的CPU都有钥匙开关，可在RUN、PROG、REM之间切换，RUN为运行，PROG为编程，REM介于二者之间可以用软件定义为RUN或PROG，若从RUN转到REM则是RUN，若从PROG转到REM则是PROG。SLC500其CPU上的灯有RUN、FLT、BATT、DH+、FORCE、RS232，在亮起时分别代表正常、故障、电池不足、DH+通讯正常、强制输出、串口通讯。PLC5其CPU上的灯BATT亮起时表示电池电压不足；PROC绿色表示运行，红色表示故障；FORC亮起时表示强制I/O有效；CO美眉亮起时表示通讯状态正常。它们之间包括远程适配卡的通讯均采用DH+通讯链路，上位机通过运行计算机上的RSLinx Lite或RSLinx Gatewey软件进行CPU的通讯。本地编程可采用RS-232或DH+通讯链路，远程编程可采用DH+或以太网。
A-B的PLC5及SLC500内的程序一般不容易丢失，所以故障一般表现为通讯故障和模块故障。A-B的PLC硬件的性能比较稳定，所以干冰线PLC的故障很少，常见一般有以下几种：
1、模拟输入量显示为某一值，不会发生变化，1种情况为开机前出现，遇到这种情况首先看模拟输入模块红灯是否亮起，若亮起则关掉电源对调模块检查模块是否烧坏，若坏了更换之，如果没坏或灯没亮即为数据传输故障或扫描故障，遇到这种情况一般对PLC重新上电就可以恢复。另1种为运行中出现，这种情况一般为CPU模块及模拟模块故障，有时重新上电也能恢复，若不能恢复则可能是CPU模块坏了。操作命令没有执行下去，即操作不起作用，这种情况一般有二种可能，1种是该操作应该具备的条件没有满足，所以操作不动。另1种为程序处于自身封闭循环即死循环或扫描时间溢出等造成输出禁止，或者是通讯故障，遇到这种情况可先停止该系统再重新启动，或对该系统进行断电再打到自动并启动即能恢复，若不能恢复则对PLC进行重上电操作一般也能恢复。
3、PLC的所有输出都没有，即所有应该有输出的点所对应的模块上的指示灯都没亮。这种故障只有1种可能即在输出模块提供的24伏电源没有了，1种情况是给输出模块提供电源的中间继电器吸合的条件没有具备，另1种情况就是中间继电器线圈烧毁或者触点接触不良。
4、信号迟迟不能收到，导致某控制单元无法操作。这种情况属于通讯故障或数据传送故障，一般把该信号产生的步骤再重做一遍就可以恢复。
5、PLC的所有输入、输出模块绿灯都不亮。遇到这种情况首先看电源模块的输入有没有220V交流电，没有就检查电源的供给变压器的好坏，如果有则为电源模块坏了。
