描述
1769-L32E AB
制造商 罗克韦尔自动化
牌 艾伦·布拉德利
零件号/目录号 1769-L32E
生产线 CompactLogix
模块类型 处理器模块
通讯 以太网/ IP
软件 RSLogix5000
记忆 750 KB
装运重量 2磅
运输尺寸 8 x 8 x 5英寸
系列 A和B
电线类型 铜90摄氏度
线径（实心） 22至14 AWG
支持的模块 16个I / O模块
线径（多股） 22至16 AWG
电池 1769-BA

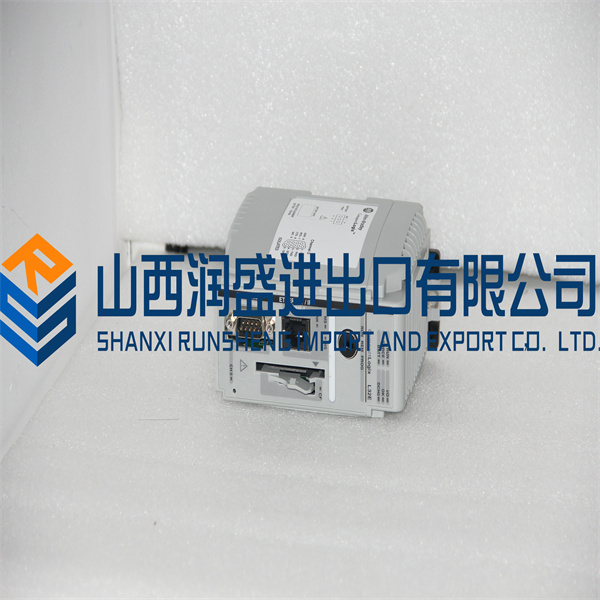

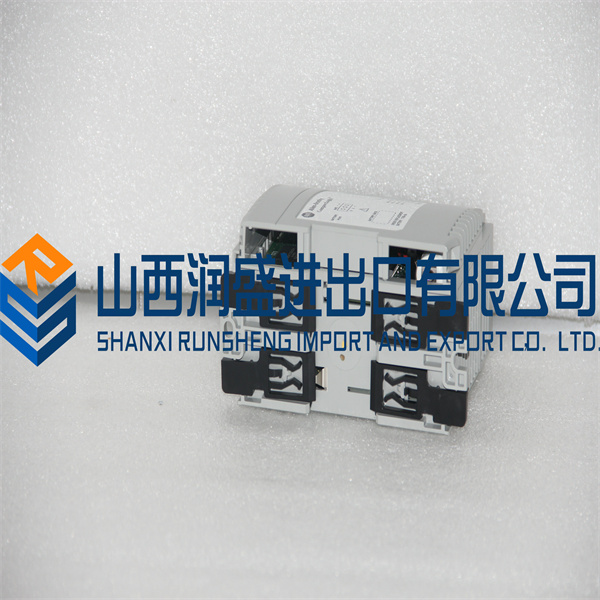

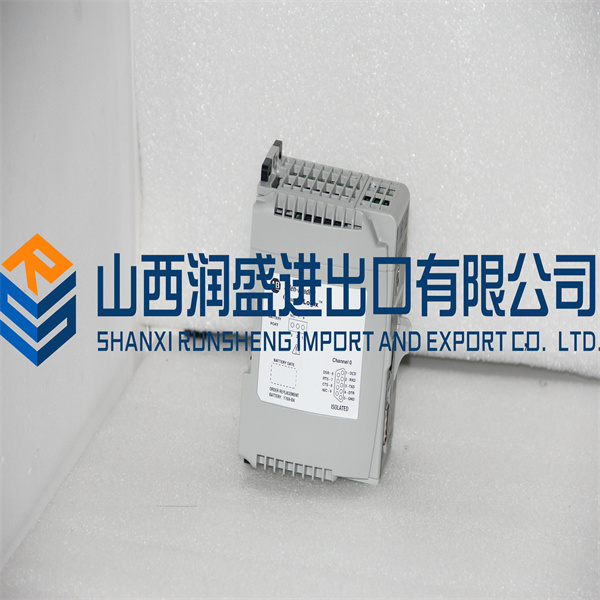

关于1769-L32E
Allen-Bradley 1769-L32E紧凑型Logix控制器采用*，紧凑且经济高效的包装，可为用户提供对紧凑型Logix系统的控制。它通过EtherNet通信端口提供用户或系统协议，并且可以通过1747-CP3或1756-CP3电缆连接到设备。它具有大约750 KB的用户存储空间，以及RXLogix 5000编程软件。1769-L32E有一块可更换的电池（请参阅部件号1769-BA），多可支持16个I/O模块，多可通过2条扩展电缆连接3个I/O组。1769-L32E紧凑型Logix控制器具有至少16（1769）个模块的模块扩展能力。它具有850 mA的（5 V）DC汲取电流和高达6.5 W的散热。1769-L32E可以使用DIN安装或面板安装方法轻松安装。DIN安装座的操作冲击额定值为30 G，非操作冲击额定值为50 G，而面板的额定冲击强度为30 G（在运行模式下），而其冲击强度则为50 G（在非运行模式下）。
1769-L32E控制器在操作模式下具有约5 G的出色振动等级。它可以承受1.1至1.8 Nm的安装扭矩。1769-L32E的工作温度范围为0至60摄氏度（32至140华氏度），存储温度范围为-40至85摄氏度（-40至185华氏度），无冷凝的相对湿度范围为0至95％。该Logix控制器具有1组认证的排放（CISPA11）等级，并且具有*的开放式外壳。绞线的推荐电线尺寸为22至16 AWG，而实心电线的额定尺寸为22至14 AWG。该模块出厂时重约2磅，尺寸为8 x 8 x 5英寸。
CompactLogix 1769系列可以用作旧版Allen Bradley PLC系列，PLC5和SLC500的移植平台。包括1769-L32E在内的众多CompactLogix 1769产品可确保维持并增强以前的处理器功能。
DCS系统故障防范措施
（一）DCS系统运行与管理
1．DCS系统的运行管理是指计算机系统日常点检，各种软件管理，备件管理，文件归档管理等；加强软件管理，组态的修改必须按有关规定执行，同时必须及时备份修改前后的所有组态信息，存档备查；当DCS装置发生故障，需用备件更换时，使用前必须对备件进行功能测试，以防患于未然。
2．DCS系统检修管理是DCS系统检修时必须要有合理的检修工艺和程序，应重视DCS系统检修项目和周期，检修项目依据DCS系统设备特点，随工艺设备大修至少进行以下项目的检修:软件的备份，核实控制模件标志和地址；清扫电源、模件及防尘滤网，检查及紧固控制柜接线，接地系统检查，冷却风扇检修，电源测试；重要测量和保护信号线路绝缘检查；控制室温度、湿度及含尘量检修前测试；对UPS供电设备进行清扫，对操作站进行清扫，通讯进行检查等。
（二）UPS电源防范措施定期用红外线测温仪测量关键接线端子的温度，做好技术档案记录，注意温升；用万用表测量主电源与备用电源电压，做好记录，注意电压波动；利用大、小修停机期间做电源切换试验。切换是否正常，切换时间间隔是否符合技术规范；电厂是一个高电压、大电流、强磁场干扰的环境，必须进行计算机接地系统的检查。
（三）DCS系统抗干扰措施在中央控制室四周墙壁粉刷之前，先钉上一层钢丝网，再与电气保护PE接地系统相连。可以有效的防止高压输电线距离产生的强电磁场干扰。或者高压输电线改为埋地沟敷设，也可以解决高压工频强电磁场对DCS干扰的危害。中控室建论文筑整体结构上是钢筋混凝上梁柱顶面浇筑及砖砌墙。对DCS也具有良好的抗干扰作用。地面是水磨石上加500mm高立柱架的抗静电活动地板。防静电接地与PE系统相连。另外，各机柜的型钢基础底座也与PE相连。采用上述措施从总体环境上对DCS的抗干扰性能起了重要的作用。从现场仪表至中控室DCS的仪表电缆，主要采用钢带铠装阻燃型对绞总屏蔽或分屏蔽计算机电缆。这样对仪表电缆的抗干扰性实行双重保护：外钢带铠装层及中间接线箱外壳与就地电气接地站相连，可直接对外界起抗强电磁干扰的作
用；内层铜丝编织层全部汇集到中控室IE接地母排上接地，起到了抗电场干扰的保护作用。
（四）DCS系统防病毒措施首先确保DCS系统前期设计阶段，尽量形成局部独立的控制网络，如果有
MIS系统的接入要求，可在接入公司局域网的DCS系统上安装企业版杀毒软件和防火墙软件客户端，确保DCS系统的信息安全，同时禁止插拔USB等移动存储设备，防止病毒通过其他媒体介质倾入。
（五）联锁切投管理制度工业生产都是一种连续性生产，联锁的安全可靠性，直接影响生产和设备的安全稳定运行周期。因此所有涉及人、设备安全的联锁切除与投用都必须有相关的制度和程序去约束操作人员的行为，只有通过工艺、设备、电气、仪表DCS四方面共同认可的切除条件进行切投操作，才能有效防止设备误动作停车，长周期稳定运行。
1、什么是DCS？
DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统。
2、DCS有什么特点？
DCS是计算机技术、控制技术和网络技术高度结合的产物。DCS通常采用若干个控制器（过程站）对一个生产过程中的众多控制点进行控制，各控制器间通过网络连接并可进行数据交换。操作采用计算机操作站，通过网络与控制器连接，收集生产数据，传达操作指令。因此，DCS的主要特点归结为一句话就是：分散控制集中管理。
3、DCS的结构是怎样的？
上图是一个较为全面的DCS系统结构图，从结构上划分，DCS包括过程级、操作级和管理级。过程级主要由过程控制站、I/O单元和现场仪表组成，是系统控制功能的主要实施部分。操作级包括：操作员站和工程师站，完成系统的操作和组态。管理级主要是指工厂管理信息系统（MIS系统），作为DCS更高层次的应用，目前国内纸行业应用到这一层的系统较少。
4、DCS的控制程序是由谁执行的？
DCS的控制决策是由过程控制站完成的，所以控制程序是由过程控制站执行的。
5、过程控制站的组成如何?
DCS的过程控制站是一个完整的计算机系统，主要由电源、CPU（中央处理器）、网络接口和I/O组成
6、I/O是什么？
控制系统需要建立信号的输入和输出通道，这就是I/O。DCS中的I/O一般是模块化的，一个I/O模块上有一个或多个I/O通道，用来连接传感器和执行器（调节阀）。
7、什么是I/O单元？
通常，一个过程控制站是有几个机架组成，每个机架可以摆放一定数量的模块。CPU所在的机架被称为CPU单元，同一个过程站中只能有一个CPU单元，其他只用来摆放I/O模块的机架就是I/O单元。
8、I/O单元和CPU单元是如何连接的？
I/O单元与CPU是通过现场总线连接的。
9、什么是现场总线？
现场总线是应用于过程控制现场的一种数字网络，它不仅包含有过程控制信息交换，而且还包含设备管理信息的交流。通过现场总线，各种智能设备（智能变送器、调节法、分析仪和分布式I/O单元）可以方便地进行数据交换，过程控制策略可以完全在现场设备层次上实现。目前，使用较多的现场总线主要是FUNDATION fieldbus基金会现场总线（FF总线）和PROFIBUS现场总线。应用现场总线技术可以将各种分布在控制现场的相关智能设备和I/O单元方便的连接在一起，构成控制系统，这种结构已经成为DCS发展的趋势。
10、我公司应用的系统中采用什么现场总线？
我公司目前应用的系统主要是ABB的Freelance2000，其中使用的现场总线是PROFIBUS。
11、表述网络传输速度的单位是什么？
表述网络传输速度一般以波特率（Bps）为单位，其含义是每秒钟传输的二进制数的位数。不同的网络一般波特率不同，相同的网络采用不同的网络电缆也可以达到不同的特率。例如：PROFIBUS现场总线在以双绞线作为网络电缆时通讯速度为1.5KBps，采用光缆时可以12MBps。采用普通双绞线的以太网传输速度为10MBps，采用光缆时可以达到100MBps。另外，传输距离的长短会影响传输速度，一般来说，距离越长，速度越慢。
12、什么是组态？
通过专用的软件定义系统的过程就是组态（configuration）。定义过程站各模块的排列位置和类型的过程叫过程站硬件组态；定义过程站控制策略和控制程序的过程叫控制策略组态；定义操作员站监控程序的过程叫操作员站组态；定义系统网络连接方式和各站地址的过程叫网络组态。
13、我公司的操作员站和工程师站采用什么操作系统？
目前，我公司操作员站和工程师站采用的操作系统是中文Windows NT。
14、什么是PLC?
PLC就是可编程逻辑控制器。
15、PLC能用于过程控制吗？
早期的PLC只是用来完成一些电气逻辑控制和开关量，现在的PLC在性能上，特别是对模拟信号的处理能力上已经大大提高，因此现在PLC是可以用于过程控制的。
