产品核心摘要

• 品牌：Bently Nevada（GE / Baker Hughes 旗下）

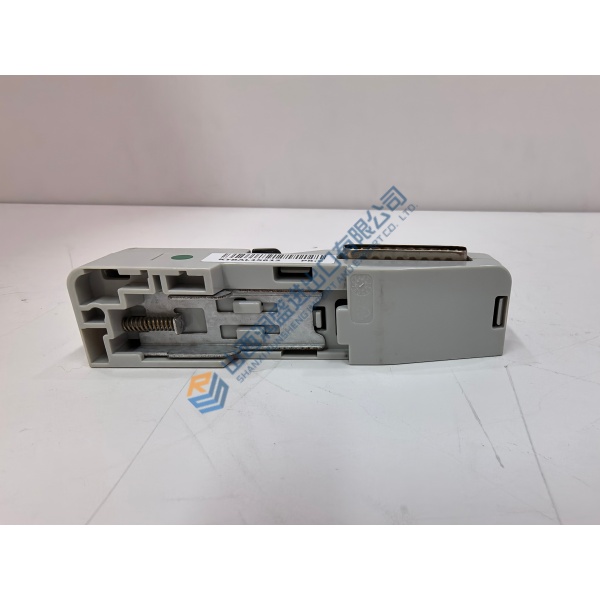

• 型号：3500/22M（订货号示例：138607-01 / 288055-01，I/O 模块 146031-01）
• 产品类型：瞬态数据接口模块（TDI）
• 所属平台：3500 机械保护系统
• 核心功能：采集稳态/瞬态波形数据，桥接 3500 机架与 System 1 软件
• 安装位置：固定 Slot 1（电源旁边），每个 3500 机架必须有一个 TDI 或 RIM
• 关键接口：USB-B 前面板、10/100 Base-TX 以太网或 100 Base-FX 光纤
• 原厂状态：在产（3500 系统的当前主力通信模块，替代旧款 3500/20 RIM）

产品深度介绍

3500/22M 把两个旧模块的功能塞进了一个插槽：3500/20 机架接口模块（RIM） 的机架管理功能，加上 TDXnet 通信处理器的数据采集能力。

它的工作方式很直接。机架里的 M 系列监测模块（3500/40M 测振动、3500/42M 测位移等）持续采集传感器数据，3500/22M 轮询这些模块，把稳态值（间隙电压、1X 幅值相位）和瞬态波形（启停机过程中的完整波形）打包，通过以太网或光纤发给 System 1。

“不参与跳闸”是它最值钱的设计。 3500 系统的保护逻辑在监测模块（如 3500/40M）内部完成，继电器输出也是监测模块直接控制的。3500/22M 只负责“抄数据”和“传数据”。这意味着：网线拔了、光纤断了、TDI 坏了，机组保护照样工作。维修人员可以在线换 TDI、改 IP 地址、升级固件，不用申请停机窗口。

动态数据需要“使能磁盘”。 标配的 TDI 只能采集静态数据（稳态值）。要采波形数据（启停机瞬态波形、报警前后波形），需要购买 Channel Enabling Disk 来解锁动态通道数。稳态点和瞬态点的总数上限是 672 个。

关于版本混乱的说明：搜索材料中出现了多个“3500/22M”零件号。138607-01 和 288055-01 是不同渠道标注的标准 TDI 模块编号，146031-01 是 10Base-T/100Base-TX 以太网 I/O 模块，146031-02 是光纤 I/O 模块。这些是同一产品的不同组件或批次编号，不是不同产品。 精确的订货配置需以 Bently Nevada 官方选型表为准。
